探秘水控機原理圖，解鎖用水智慧管控
文章出處：http://www.lihuwan.com.cn 作者：興邦電子 人氣： 發表時間：2024年12月18日
[文章內容簡介]：水控機的核心控制機制通常依靠智能感應技術來實現對水流量或用水時間的把控。
一、水控機的基本工作原理
（一）核心控制機制

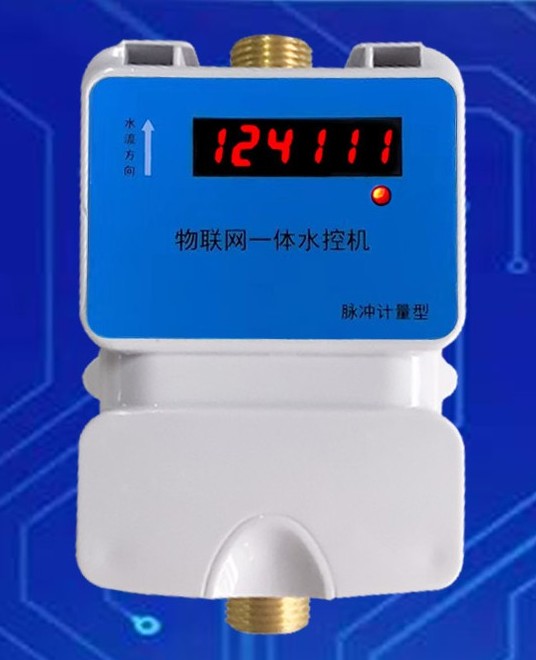

水控機的核心控制機制通常依靠智能感應技術來實現對水流量或用水時間的把控。比如常見的感應 IC 卡水控機，它主要由發訊流量計、電磁閥和 IC 卡控制器三個部分組成。發訊流量計能夠精確地測量水流的情況，為后續的計費提供準確的數據基礎。電磁閥則起著控制水流通斷的關鍵作用，當用戶將 IC 卡靠近水控機，IC 卡控制器讀取到卡上有足夠的可用水費時，會控制電磁閥打開，允許水流通過，這時水便能正常流出；而一旦 IC 卡上余額不足或者使用完畢，電磁閥就會關閉，停止出水。IC 卡控制器可以說是整個水控機的 “大腦”，它不僅讀取用戶消費卡上的可用水費，還能在用水過程中按照設定的模式，以脈沖表流量為單位或者依據時間等來計算費用，并相應扣除用水費。這種通過感應 IC 卡結合各部件協同工作的方式，構成了控制水流出與計費的基礎原理，從而實現對用水的有效管控。
（二）常見扣費模式
水控機常見的扣費模式主要有按時間計費和按用水量計費這兩種。
- 按時間計費：一般以秒或者分鐘為單位進行扣費。比如在學校的淋浴設施、公共浴室等場所應用較為廣泛。用戶將卡片插入水控機感應區后，水控機便開始計時，按照預先設置好的費率扣費，像有的地方可能設定每一分鐘扣除一定金額的費用。在使用過程中，水控機不斷累計消費金額，當用戶關閉熱水閥門或者直接拔卡時，水控機會立即感應到這一動作，自動關閉電磁閥，停止出水，同時也停止計費。這種計費方式成本相對較低，安裝方便，無需進行大規模的管道改造和復雜的布線工作，特別適合一些小型場所或對成本較為敏感的用戶，也能激勵用水時間較短的用戶高效用水，避免長時間占用水資源。不過它受水壓影響較大，在水壓不同時，即便扣費相同，實際出水量可能存在差異，有一定的計費公平性問題。
- 按用水量計費：是依據實際使用的水量多少來扣除相應費用，通過流量計精確計量實際用水量，并按照預先設定的費率進行扣費。其優點是計費更公平，計量更準確，不會因為水壓問題影響計費公平性，能如實反映用戶的用水情況，像在一些按用水量收費的宿舍、用水場景中，每噸水設定一個固定的單價，用了多少噸水，就按照單價乘以用水量來收取費用，使用戶可以清楚知曉自己的用水開銷，也有助于培養節約用水的意識，適用的場景更加廣泛，能滿足多種不同的用水環境需求。
二、水控機的重要構成部分
（一）硬件組成元素
水控機的硬件組成包含多個關鍵元素，它們協同工作，實現對水的有效管控。
- 電磁閥：這是控制水流通斷的重要部件。比如在常見的感應 IC 卡水控機中，當用戶將 IC 卡靠近水控機，且 IC 卡控制器讀取到卡上有足夠的可用水費時，電磁閥會接收指令打開，允許水流通過，水便能正常流出；而一旦 IC 卡上余額不足或者使用完畢，電磁閥就會關閉，停止出水。其規格多樣，有 2 分（G1/2 外螺紋 DN8）、4 分（G1/2 外螺紋 DN15）、6 分（G1/2 外螺紋 DN20）等規格。在安裝時也有諸多要點，安裝前要先沖洗管道，將雜質沖洗干凈；若是水塔供水，要選擇與水壓相適配的電磁閥，以免出現不能上水或流量過小的情況；還要檢查電磁閥標識電壓是否與控制電源輸出電壓一致，檢查過濾網是否完整、閥體各部位是否無破損，并且確保水流方向與電磁閥箭頭標識方向一致；同時，電磁閥應安裝在室內易維修及避免造成其它連帶損失的區域，注意防凍、防曬，以防閥體凍裂老化，安裝時線圈朝上，禁止用扳手等工具作用于線圈及塑料部位，電磁閥兩端接口管道應保持在同一直線上，切勿兩接口上下錯位時強行安裝。
- 流量計：主要起著精確測量水流情況的作用，是為后續的計費提供準確數據基礎的關鍵所在。常見的 EPT 流量計分為霍爾流量計和光電流量計兩種，霍爾流量計是利用霍爾效應，通過葉輪轉動產生的 GS 值轉換成脈沖信號輸出；光電流量計則基于光學原理，利用葉輪切割光通路產生的脈沖信號，通過計算葉輪的轉動次數來測量水量，而且光電流量計內部不含磁鐵，對水質保護更好，更適合于飲用水的使用。
- 控制器：可以說是整個水控機的 “大腦”。例如 IC 卡控制器，它不僅讀取用戶消費卡上的可用水費，還能在用水過程中按照設定的模式，以脈沖表流量為單位或者依據時間等來計算費用，并相應扣除用水費。不同類型的水控機控制器功能會略有差異，但都承擔著根據各種參數和設定規則來指揮協調其他部件工作的重任。
- 卡槽（或感應區）：這是用于放置或感應用戶卡片的部分。像感應 IC 卡水控機就有對應的感應區，當用戶將 IC 卡靠近感應區時，機器就能讀取卡片信息，判斷是否能出水及進行相應的計費操作；而對于插卡式的水控機，卡槽則負責固定卡片，保障讀卡的穩定性和準確性，方便水控機與卡片之間的數據交互。
除此之外，還有一些其他的硬件組件共同構成水控機整體，比如顯示區域用于展示用水扣款金額、余額等信息，方便用戶隨時了解用水情況；外殼起到保護內部元件的作用，并且部分水控機采用全封閉防水設計的外殼，能適應如浴室、澡堂等高濕度及各種惡劣的環境。這些硬件元素相互配合，使得水控機能夠正常發揮其控制用水、計費等功能。
（二）電路連接要點
水控機各線路的正確連接對于設備的正常運行至關重要，以下是一些常見的電路連接方式及相關注意事項。
- 電源線連接：大多數水控機使用的是 12V 操作電源（禁止接入 AC220V），在連接時要確保接入的電源電壓穩定且符合要求。比如在接線時，對于一些電源接線口有明確標識的水控機，要將對應的火線、零線準確接入相應位置。像 DC12V10A/20A/30A 電源接線中，左邊的第一個和第二個接線柱（L、N）就是用于接入交流電源，分別連接火線和零線；左邊的第三個接線柱（GND）是接地線，要確保安全接地；而直流輸出端正極（+V）和負極（COM/-V）也要對應連接到水控機的對應電源接口上，有的還會有用于調整直流電壓值的接線柱（如 + V ADJ），可保證輸出電壓在 +-10% 的可調范圍內，接線人員要嚴格按照說明進行操作。
- 信號線連接：信號線負責傳輸各種控制信號和數據信息。例如控制器通常需要通過通信線與電腦或網絡連接，實現遠程監控，這就要求信號線連接穩固且準確，避免出現信號中斷或者錯誤傳輸的情況。當有多臺水控機，使用 RS485 通信轉換器來連接電腦時，要特別注意水控機的灰色線接轉換器的 A，藍色線接轉換器的 B，若 A 線與 B 線接錯將會導致整個系統無法正常通信。另外，像傳感器（如流量計等）與控制器之間也通過信號線連接，以將監測到的水流等數據實時傳遞給控制器，便于控制器做出相應的判斷和指令下達，接線過程中要保證每根信號線都對應正確的接口，防止出現錯接、漏接等問題。
- 與電磁閥及流量計的接線：電磁閥和流量計與水控機主體的接線同樣需要精準操作。對于電磁閥，要確保其連接的線路能準確接收來自控制器的開斷指令信號，使得電磁閥能按照要求正常打開或關閉水流通道；流量計則要將測量到的水流數據通過信號線準確無誤地傳輸給控制器，為計費等功能提供可靠的數據支撐。在接線時，要遵循設備說明書上的接線圖進行操作，并且所有的接頭，最好用自粘帶纏繞，以防線頭銹斷，保障線路連接的穩定性和持久性。
總之，正確的電路連接是水控機穩定、高效運行的基礎，在安裝接線過程中，務必嚴格按照相關要求和說明仔細操作，同時在連接完成后，可以進行簡單的通電檢測等工作，確保設備能夠正常運轉，避免因接線錯誤而導致設備故障等問題出現。
三、水控機的功能亮點解析
（一）節水優勢展現
水控機在節水方面有著顯著的優勢，其核心的節水方式之一是通過預付費模式來實現的。例如在學校宿舍、工廠澡堂等場所廣泛應用的 IC 卡水控機，使用者需要先對 IC 卡進行充值，卡內有足夠的費用才能使用水控機取水。這種 “先付費” 的機制讓用戶在用水時會更加珍惜每一滴水，因為每一滴水的使用都是和自己預先支付的費用相掛鉤的，從而能有效減少水資源浪費的情況。像一些高校在安裝水控機之前，學生洗澡時可能會讓水長時間隨意流淌，而安裝 IC 卡水控機后，學生們會有意識地控制用水時間和用水量，平均用水時長明顯縮短，節水效果十分顯著。
同時，水控機的實時控制功能也對節水起著重要作用。它能夠依據設定好的規則，精準地控制水的流出量或者用水時長。以按時間計費的水控機為例，在公共浴室場景中，當用戶將卡片插入水控機感應區開始用水后，水控機便按照預先設置好的每秒或者每分鐘的扣費標準進行扣費，用戶會為了避免扣費過多而盡快完成洗浴，避免了以往公共浴室中常出現的長時間占用水龍頭卻不節約用水的現象。而按用水量計費的水控機，則是通過精確的流量計測量實際用水量，按照每噸水設定的固定單價來扣除費用，如實反映用戶的用水情況，使用戶清楚知曉自己的用水開銷，進而養成節約用水的好習慣。
此外，部分水控機還具備一些特色功能助力節水，比如可以限定每張卡的用水量，當達到設定的額度后就會拒絕出水；還有的水控機支持暫停用水超時扣款功能，當用戶臨時暫停用水但超過設定的暫停時間時，系統會自動扣除相應費用，以此確保用水的合理性和公平性，從多方面達到節水目的，在水資源管理方面有著不可忽視的重要價值。
（二）其他實用功能
水控機除了節水優勢外，還有許多實用功能給用戶帶來便捷的使用體驗。
首先是全防水設計，考慮到水控機常應用在浴室、澡堂等高濕度甚至可能會接觸到水的環境中，很多水控機在鍵盤和上下殼接縫采用雙層設計，并有硅膠密封防水，整體耐浸泡，完全能夠勝任潮濕環境，確保在這樣的特殊環境下也能穩定可靠地運行，不會因為進水而出現故障影響使用。
其次，實時顯示用水費用這一功能也很貼心。在用水過程中，水控機的顯示屏（有的是數碼管顯示，有的是液晶顯示屏等）能夠清晰地展示當前扣款信息、剩余余額等內容。比如在刷卡出水后，屏幕上會實時顯示已經使用的水量對應的費用、卡內還剩余多少金額等，方便用戶隨時了解自己的用水開銷情況，提前做好充值準備，巧妙避免余額不足導致突然停水的尷尬局面。
另外，一卡通整合功能更是極大地提升了使用的便捷性。如今很多場所使用的水控機可以將 IC 卡擴展為一卡通，使其兼容考勤、門禁、消費、停車場等系統。例如在校園里，學生只需一張校園卡，既可以用于進入宿舍、教學樓等場所的門禁識別，又能在食堂消費，還能在水控機上刷卡取水，去圖書館借書等，實現了多場景的通用，無需攜帶多張卡片，方便又高效，讓用戶充分感受到水控機功能的全面性。
四、水控機的實際使用流程
（一）開卡充值辦法
在使用水控機之前，首先需要完成 IC 卡的開卡與充值，目前常見的充值方式有線下人工充值、線上充值以及自助終端充值，大家可以根據自身情況靈活選擇。
線下人工充值：在學校宿舍、小區物業等場所，一般會設有專門負責水控管理的辦公室。用戶需要攜帶 IC 卡前往該辦公室，向工作人員說明要充值的金額，然后通過現金、刷卡（銀行卡）或其他指定的支付方式（如支付寶、微信轉賬給管理處賬戶等）完成繳費。工作人員會使用與水控系統配套的充值設備，將用戶繳納的金額信息寫入 IC 卡。在此過程中，可能需要用戶提供一些身份驗證信息，如宿舍號、房號、姓名等，以確保充值信息準確無誤地對應到相應的賬戶。
線上充值：這需要先下載和安裝管理部門指定的水控機管理 APP，可從官方應用商店（如蘋果 App Store 或安卓應用商店）獲取。安裝完成后打開 APP 進行注冊，通常要提供手機號碼、設置密碼等信息，注冊成功后使用手機號碼和密碼登錄。接著在 APP 內找到 “卡綁定” 或類似功能選項，按照提示輸入 IC 卡的卡號等相關信息，將 IC 卡與 APP 賬戶進行綁定。綁定后，選擇 “充值” 功能，輸入要充值的金額，再選擇支付方式，如微信支付、支付寶支付或銀行卡支付等。支付成功后，APP 會通過網絡將充值指令發送到后臺服務器，服務器再將充值信息寫入 IC 卡數據庫，下次使用 IC 卡時，水控機就能讀取到更新后的余額信息。
自助終端充值：在一些大型場所，會設置有自助充值終端，通常放置在比較顯眼的位置，如宿舍樓下、公共浴室附近等。用戶將 IC 卡插入或靠近自助終端的感應區域，按照終端屏幕上的提示進行操作。首先選擇充值功能，然后輸入充值金額，接著通過現金（部分自助終端支持現金存入）、銀行卡刷卡、掃描二維碼（微信或支付寶）等方式完成支付。支付成功后，終端會自動將充值金額寫入 IC 卡。
（二）日常操作步驟
完成充值后，使用水控機就很方便了。用戶只需將 IC 卡置于水控機的卡槽內（若是感應式 IC 卡水控機，則將 IC 卡靠近感應區即可），水控機會自動讀取卡內的數據，并判斷余額是否足夠進行扣費。
如果卡內余額充足，且水控機判斷為合法可用卡，電磁閥將會打開，這時用戶打開水龍頭，水便能正常流出了。在用水過程中，用戶可以通過水控機的顯示屏實時查看消費金額、剩余余額等信息，清楚知曉自己的用水開銷情況。比如按時間計費的水控機，顯示屏上會顯示已經使用的時間對應的費用；按用水量計費的水控機，則會顯示已用水量對應的費用。
當用水結束后，操作也很簡單，用戶只需拔卡（對于插卡式水控機）或者直接關閉水龍頭（對于感應式水控機，關閉水龍頭后水控機也會感應到動作），水控機就會自動停止計費，同時控制器會控制電磁閥關閉，停止出水。需要注意的是，在不用水時，不要把卡放在或靠近 IC 卡水控機感應區內，因為水控機讀到卡時會先行扣費，每放一次就會扣一次款。另外，使用感應式 IC 卡時，要嚴禁彎折、磨損、穿孔及置于強磁環境中。
