中文液晶IC卡售飯機液晶屏焊接時需要注意的事項有哪些？

文章出處：http://www.lihuwan.com.cn 作者：興邦研發(fā)部 人氣： 發(fā)表時間：2015年08月20日

中文液晶IC卡售飯機液晶屏焊接時需要注意的事項有:

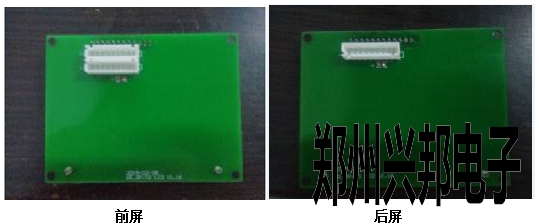

一、先焊接白色9p插座 如下圖所示



   注意：插座方向不要焊錯。

二、焊接9p排針，排針一定要水平焊接，不能傾斜。

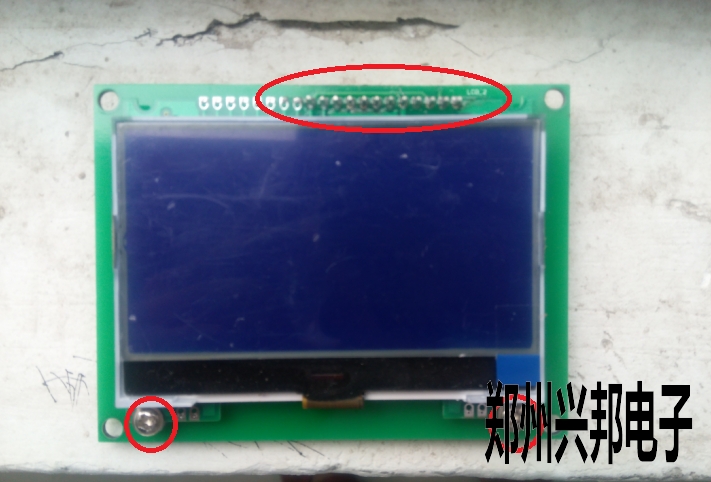

三、顯示屏安裝焊接

  1、先裝顯示屏，顯示屏一定要放到底，緊挨9p排針底部。
2、裝螺絲，螺絲不要擰緊挨著底板即可，上好螺絲后看下兩個螺絲帽離屏距離要一致。
3、焊屏前再看一遍屏是否緊挨9p排針底部，最后焊接。
注意：前屏用的是帶字庫的顯示屏，后屏用的不帶字庫顯示屏。
